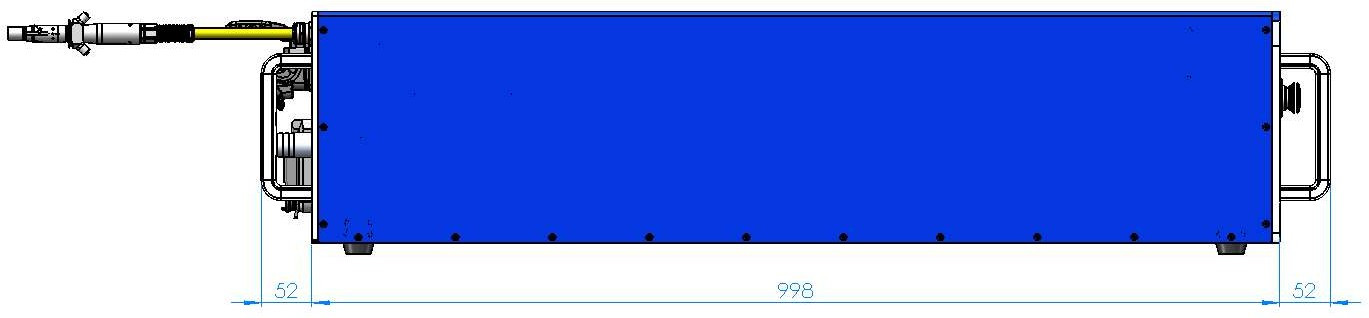

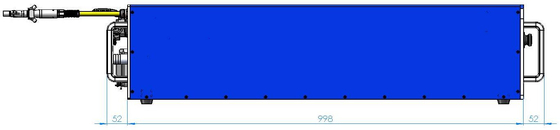

πηγή λέιζερ ινών raycus 4000w

1.1 προδιαγραφές

Οι προδιαγραφές παρατίθενται στον ακόλουθο πίνακα

Πίνακας 5 προδιαγραφές

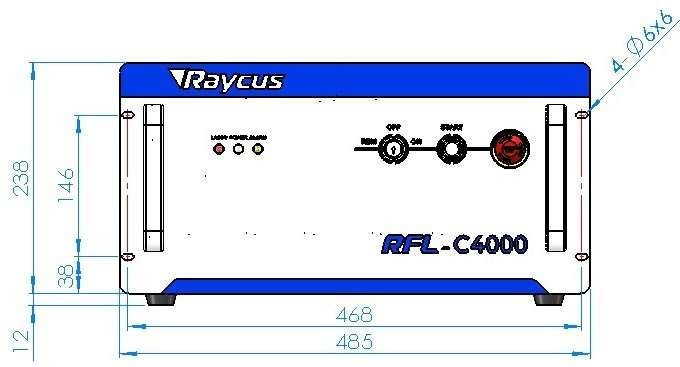

1. REM/OFF/ON: Βασικός διακόπτης, ο διακόπτης δύναμης συστημάτων ελέγχου του λέιζερ. Παρεμβάλτε το κλειδί είτε να γυρίσει το κλειδί δεξιόστροφα σε στη “” στη θέση είτε αντίθετα προς τη φορά των δεικτων του ρολογιού “REM” θέση θα τροφοδοτήσει στο σύστημα ελέγχου λέιζερ. Κατόπιν το λέιζερ θα εισαγάγει έναν τρόπο ελέγχου ανάλογα με την προηγούμενη οργάνωσή σας στη “CTRL-ΔΙΕΠΑΦΗ”. Μπορείτε να αναφερθείτε στον τρόπο 4,9 ελέγχου για περισσότερες λεπτομέρειες.

2. ΔΥΝΑΜΗ: Η δύναμη συστημάτων ελέγχου, ΦΩΣ, δείχνει ότι το σύστημα ελέγχου είναι

αναμμένος.

3. ΕΝΑΡΞΗ: Το κουμπί κύριας δύναμης λέιζερ, ΠΡΑΣΙΝΟ, όταν πιέζεται αυτό το κουμπί, το λέιζερ είναι έτοιμο να εκπέμψει το λέιζερ.

4. ΛΕΙΖΕΡ: Ο δείκτης εκπομπής λέιζερ, ΚΟΚΚΙΝΟ, φωτίζει πότε η εκπομπή λέιζερ είναι ανοικτή.

5. ΣΥΝΑΓΕΡΜΟΣ: Ο δείκτης συναγερμών, ΚΙΤΡΙΝΟΣ, δείχνει έναν όρο λάθους.

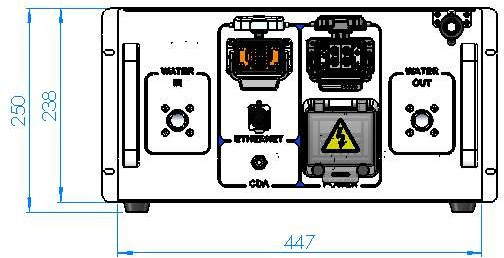

1. ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ ΠΟΥ ΕΙΣΆΓΕΤΑΙ: Η υποδοχή για την πηγή ανεφοδιασμού που εισάγεται που μπορεί μόνο να ζευγαρώσουν με το βούλωμα στο σκοινί δύναμης που παρείχαμε.

2. ΔΥΝΑΜΗ: Αλλαγή αέρα για να ελέγξει τη μετατροπή του εναλλασσόμενου ρεύματος.

3. CTRL-ΔΙΕΠΑΦΗ: Η διεπαφή ελέγχου, αυτή η διεπαφή είναι ένας αρσενικός συνδετήρας 24 βελόνων και είναι πολυσύνθετος. Το τέλος - οι χρήστες μπορούν να θέσουν τον τρόπο και την εισαγωγή ελέγχου αναλογικό σήμα ελέγχου με τη διεπαφή, καθώς επίσης και να πάρουν το σήμα ελαττωμάτων από το.

4. ΝΕΡΌ: Συνδετήρες σωλήνων, ο κολπίσκος και η έξοδος για το δροσίζοντας νερό για να ρεύσει μέσα και να επιστρέψει. (Δείτε τον πίνακα 6 για το πρότυπο και αντίστοιχο μέγεθος υδροσωλήνων λέιζερ για τις απαιτήσεις συστημάτων ψύξης)

5. ETHERNET: Διεπαφή Ethernet. Μπορεί να παρέχει τις πληροφορίες συναγερμών τηλεχειρισμού και αποθήκευσης για το λέιζερ.

6. CDA: Καθαρή ξηρά εισαγωγή αέρα. Ο καθαρός ξηρός αέρας εισάγεται εδώ για να αποτρέψει το σχηματισμό δροσιάς.

Η εφαρμογή CDA:

Εάν το CDA παρέχεται από τον πελάτη, πρέπει να δροσιστεί και ξηρός από το στεγνωτήρα, κατόπιν να φιλτραριστεί από το φίλτρο 5μm-μορίων και 0.3μm-μορίων, και 0.1μm ψεκασμένο lubricator. Η θερμοκρασία CDA πρέπει να είναι στη σειρά 5~40℃, και το υψηλότερο σημείο δροσιάς είναι 0℃ (προτείνεται ότι η θερμοκρασία CDA είναι 5℃ κάτω από τη θερμοκρασία του δροσίζοντας νερού). Η πίεση CDA είναι κάτω από 0,1 MPA, το ποσοστό ροής είναι 10 LPM, και την εξωτερική διάμετρο του σωλήνα που ζευγαρώνουν με το συνδετήρα είναι 6mm.

Εάν η ενότητα φίλτρων CDA που παρέχεται από Raycus χρησιμοποιείται, το CDA πρέπει να δροσιστεί επίσης και ξηρός από το στεγνωτήρα, και η πίεση πρέπει να είναι κάτω από 0.8MPa, την εξωτερική διάμετρο του σωλήνα που ζευγαρώνουν με το συνδετήρα είναι 6mm.

Το CDA πρέπει να εισαχθεί 30 λ. πριν από την έναρξη του λέιζερ. Εάν η περιβαλλοντική θερμοκρασία είναι κάτω από 25℃ και η υγρασία είναι κάτω από 50%, το CDA είναι περιττό.

1.1 σύνδεση δύναμης

Πίνακας 7 απαιτήσεις σύνδεσης δύναμης

1.2 ορισμοί διεπαφών

4.4.1 ορισμοί CTRL-ΔΙΕΠΑΦΩΝ

Η CTRL-ΔΙΕΠΑΦΗ είναι για τον έλεγχο λέιζερ, ο προσδιορισμός και ο καθορισμός είναι κατωτέρω:

Σχήμα 8 CTRL-ΔΙΕΠΑΦΗ

Πίνακας 8 ορισμοί της διεπαφής 24 καρφιτσών CTRL
